Задир только на нижнем участке юбки поршня

СИМПТОМЫ:

• На нижнем участке юбки поршня виден задир с чёткими границами (рис. 1).

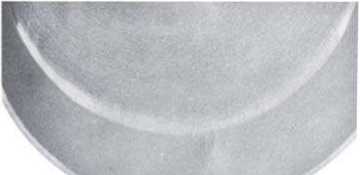

• В отверстии цилиндра различима отполированная круговая кромка (рис. 2).

ПРИЧИНЫ:

Такие следы образуются вследствие недостаточного локального зазора между поршнем и отверстием цилиндра, что, в свою очередь, может иметь следующие причины:

Если недостаточно места в пазу уплотнительного кольца, происходит слишком тесный охват гильзы цилиндра. Это может случиться по следующим причинам:

• использование неправильно подобранного (слишком толстого) уплотнительного кольца,
• применение дополнительных прокладочных средств,
• сход прокладки со своего штатного места или
• не удалённые остатки старой прокладки.

При неправильном и / или неравномерном моменте затяжки болтов головки цилиндра, прежде всего, в случае с ребристыми цилиндрами существует большой риск деформации цилиндра.

Неправильно настроенный хонинговальный станок, например, с незначительным перебегом хонинговальных брусков, может привести к тому, что диаметр высверленного отверстия на конце цилиндра окажется недостаточным.

УСТРАНЕНИЕ ДЕФЕКТА/ПРОФИЛАКТИКА:

• Болты головки цилиндра следует затягивать в соответствии с предписаниями по затяжке.
• Во избежание недостаточного зазора или деформации цилиндра следует гильзы цилиндров мокрого типа сначала монтировать без прокладок. Тем самым появится возможность своевременно распознать не достаточный зазор. И лишь по том гильза цилиндра монтируется полностью с прокладками.
• Следует правильно настроить хонинговальный станок. В ходе хонингования и после него необходимо производить контрольные замеры на нескольких уровнях и в нескольких положениях.

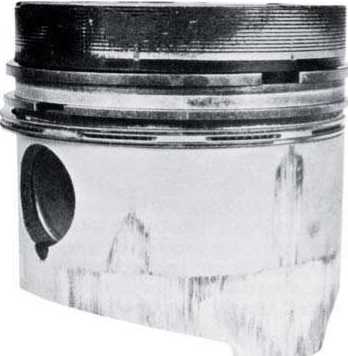

Рис.1 Задир на нижнем участке юбки поршня по причине сужения гильзы цилиндра

Рис. 2 Жаровой пояс с неравномерными отложениями
